发布时间：2014/4/11 9:56:00
随着三星新机皇S5的发售，有人说他改进不大，也有人说他更加人性化。新机上市，硬件是否依旧给力？指纹识别、心跳传感器有多先进？小九在第一时间请我们三九售后技术中心维修部的维修工程师为大家带来硬件全能机皇S5的硬件拆机图鉴仅供各位看官参考，通过硬件的拆解，看看这部新任机皇到底有哪些过人之处。
首先在这之前简单介绍一下这款机皇在硬件方面比较突出的参数：
此次三星S5（G9009D）采用的是高通 骁龙Snapdragon 801 4核心 CPU，主频率高达2.5GHZ，运行内存（RAM）为 2GB，内置存储容量为16GB（最高支持128GB SD卡扩展，后置摄像头像素提升为1600万像素，显示屏尺寸增大为5.1英寸 1920x1080像素分辨率，鉴于之前的S4续航不给力，本次S5在电池能力方面也做了提升，容量提升至2800mAh。值得一提的是本次S5还加入了指纹识别传感器，以及心率监测传感器两新的硬件，为消费者们带来更多新奇又舒心的功能。
好的，下面我们进入主题，主角三星S5（G9009D）闪亮登场。
三九网售后技术中心维修部的工程师为您第一时间呈现S5（G9009D）拆机图鉴。（专业拆机，请勿模仿）

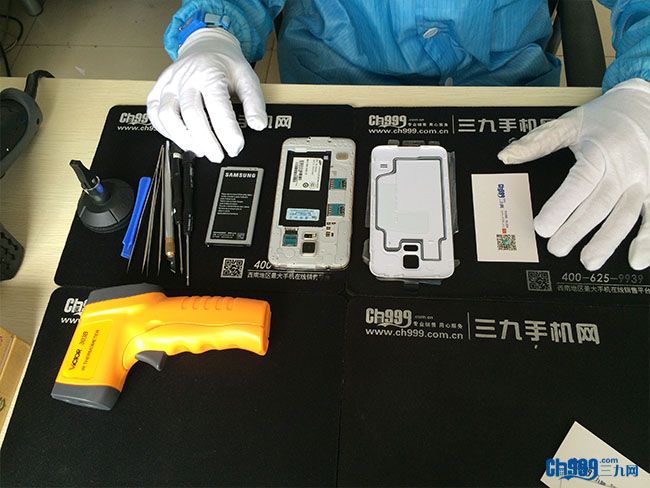

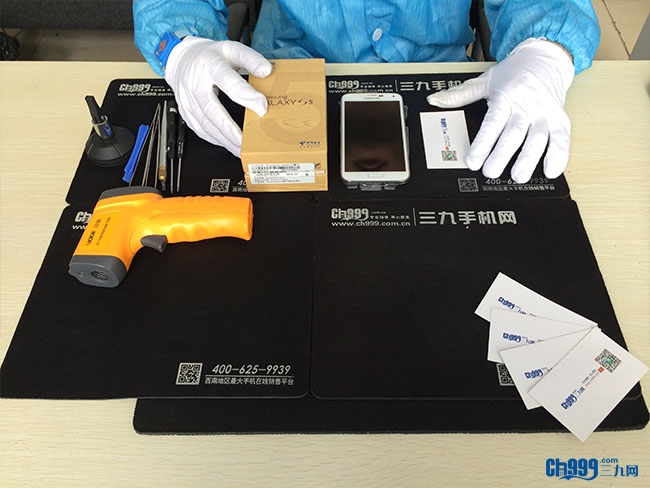

拆机工具准备：

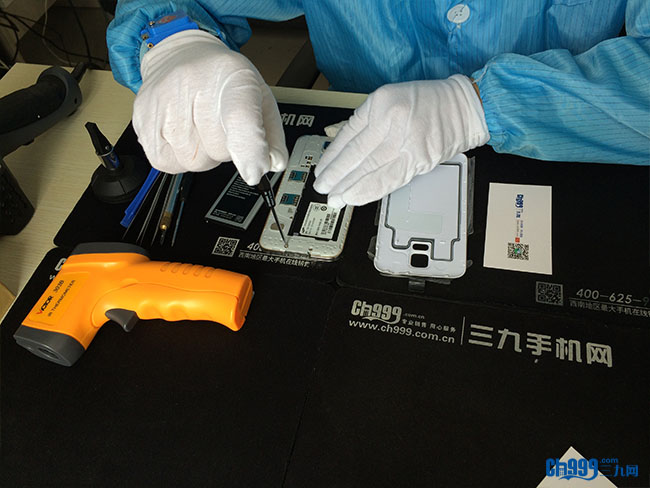

本次拆机使用到的工具有：1.5MM十字螺丝刀2把，拆机撬棒1根，美工刻刀一把，德国司登利热风枪一把，红外温度感应仪一台，拆机用硬质塑料卡片数张，维修用精密镊子2把 。
首先将带有防水密封圈的采用聚碳酸脂塑料，在表面还加入了点状的皮革纹路设计的后盖拆下来。

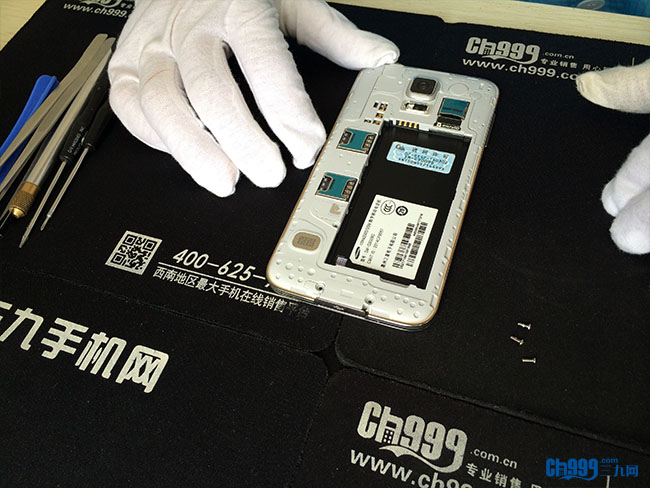

拆下后盖之后需要再拆掉中框上的3颗固定螺丝。

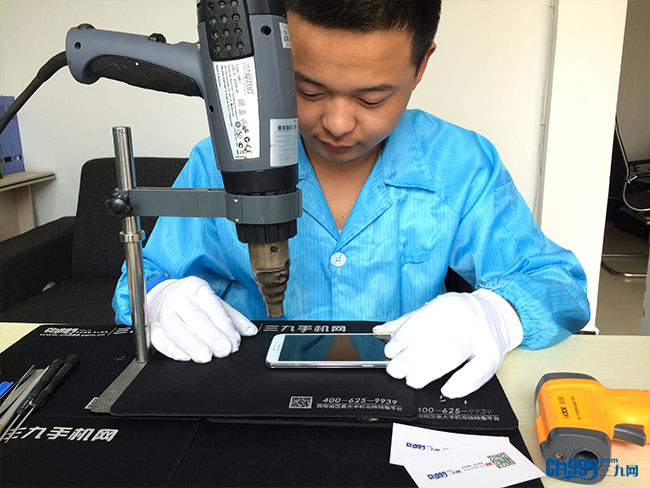

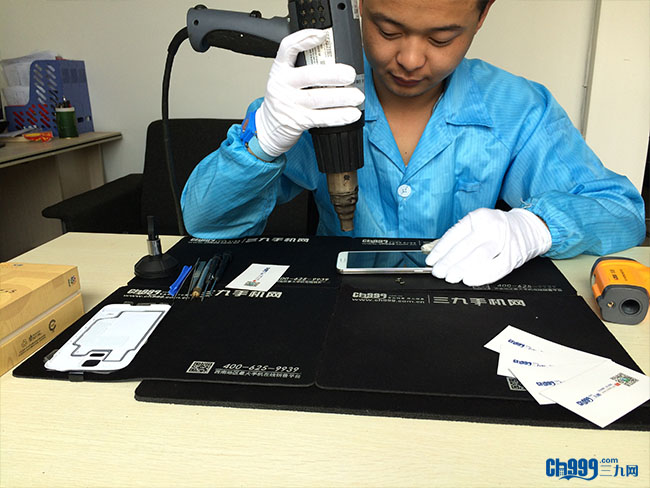

由于S5在设计时将螺丝隐藏在了总成下面，要想拆开S5之前必须先使用热风枪对总成与液晶支架的贴合面进行局部加热使屏幕粘胶充分融化后将显示总成拆除后才可进行，该操作具有较大的维修难度，非专业人员不要尝试模仿。

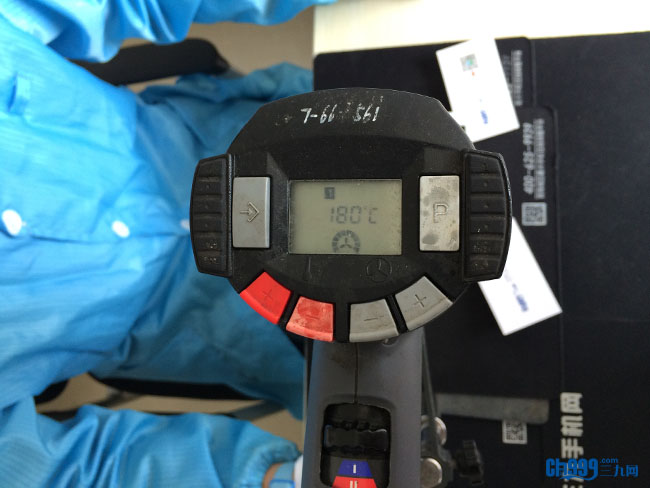

需要注意的是风枪的温度必须控制在180摄氏度，从而确保显示总成受热温度保持在65-95摄氏度之间，避免由于温度过高而损坏总成。

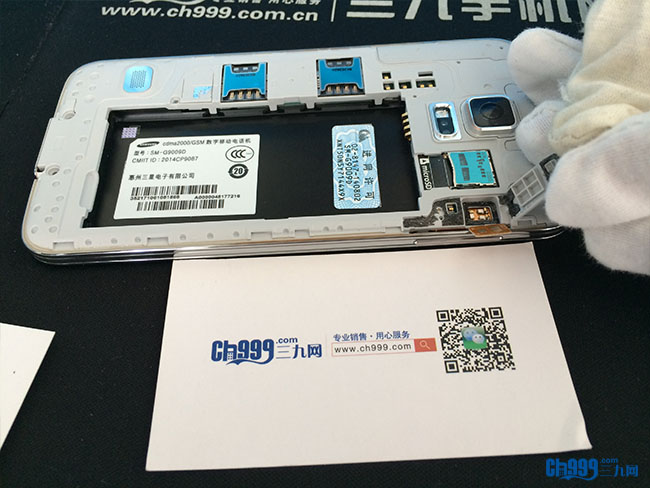

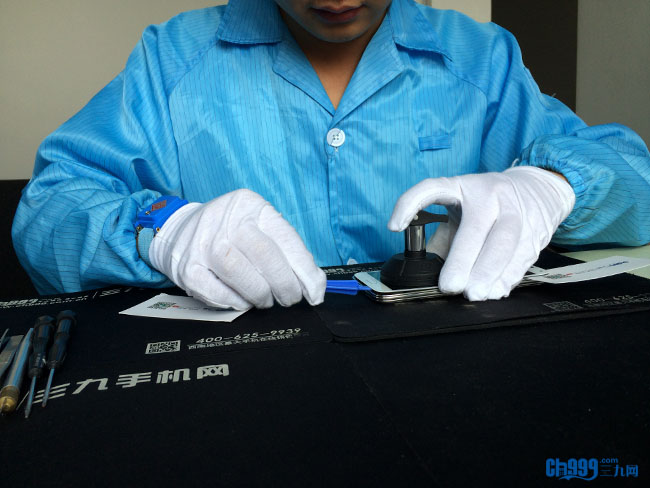

在显示总成受热均匀的情况下，我们就可以着手在总成边缘处插入一个硬质塑料卡片以便取出总成。

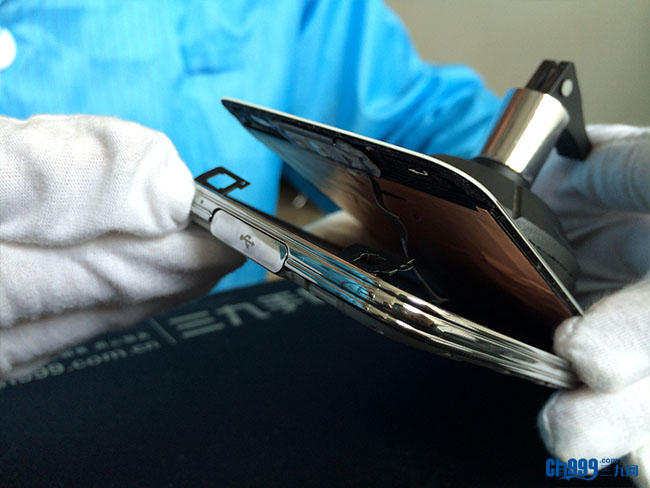

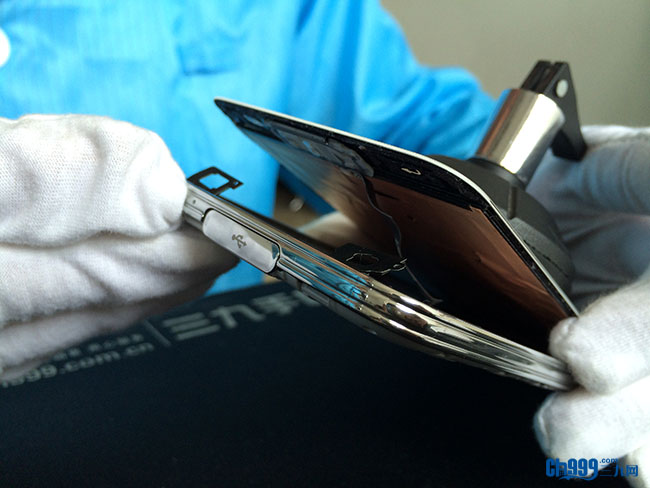

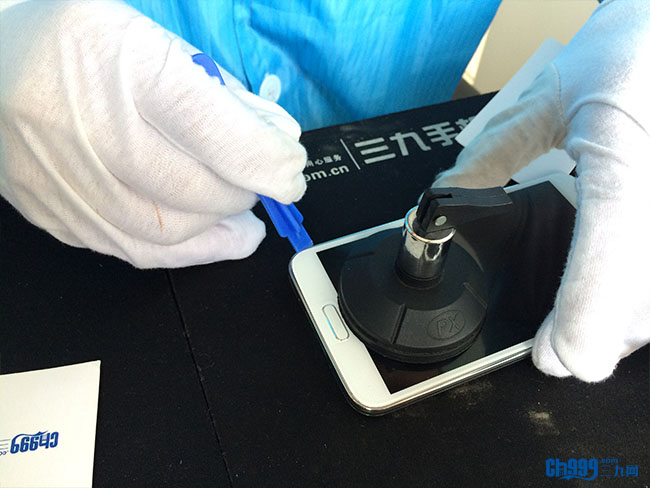

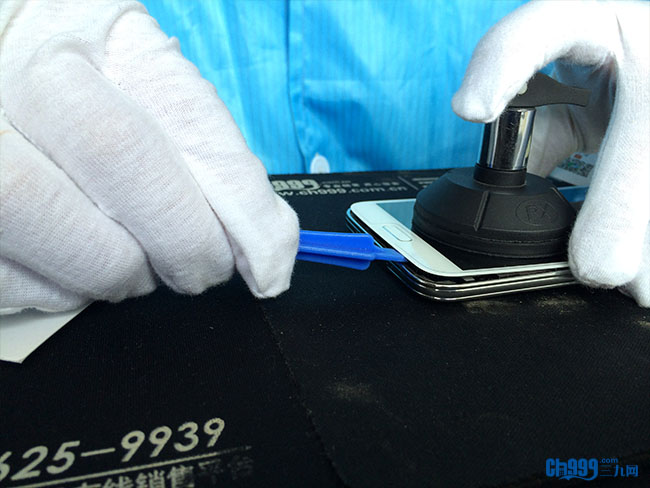

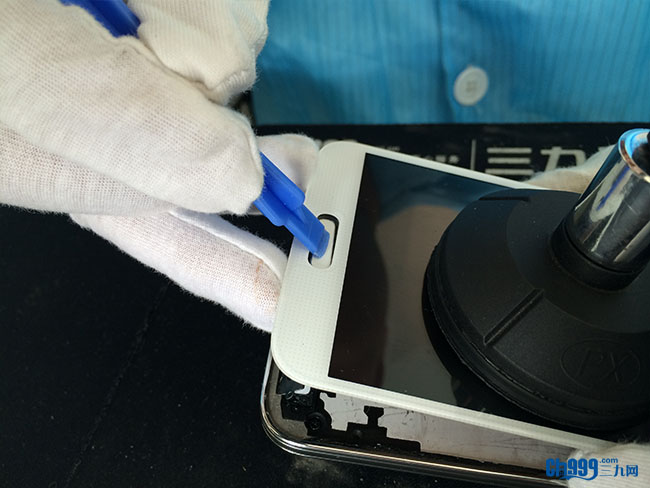

使用吸盘吸住液晶屏幕，使用维修撬棒从总成一角将总成轻轻撬起，使用撬棒时应减小受力，避免总成下的返回键排线因受力过大而损坏。

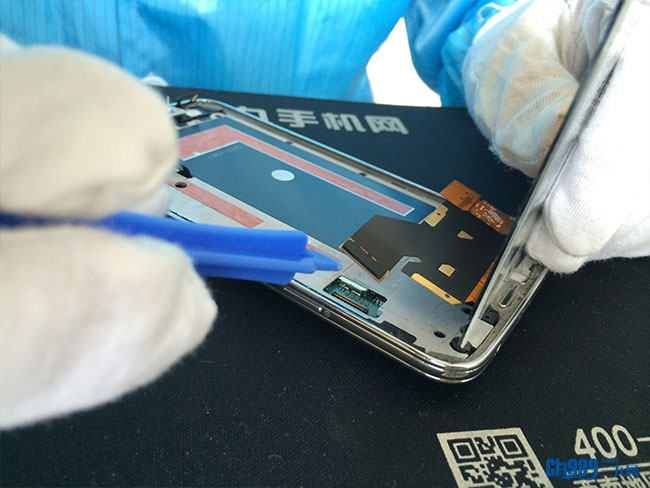

使用维修撬棒沿着总成边缘慢慢走一圈，使总成与液晶支架分离开来，注意整个过程中维修撬棒的受力不能过大，应均匀用力。
在总成与液晶支架分离时不可用力过大、过猛，以免指纹识别传感器排线被扯断。

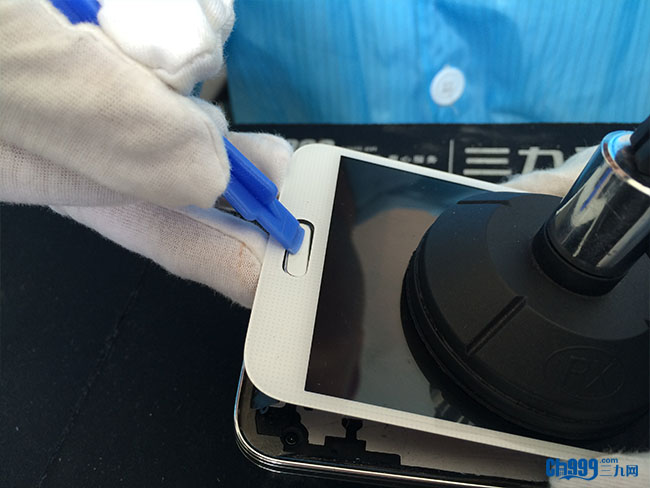

使用维修撬棒将指纹传感器与总成分离开，三星S5指纹识别与iPhone 5s将指纹传感器置于Home键的做法不同，三星分为两部分，虽然指纹传感器也同样装载于Home键里，但还要接受触摸屏的输入，需要同时使用才能载入用户的指纹ID。其工作过程是触摸屏部分可以检测手指挥动，然后再启动Home键里的传感器进行相关识别功能。

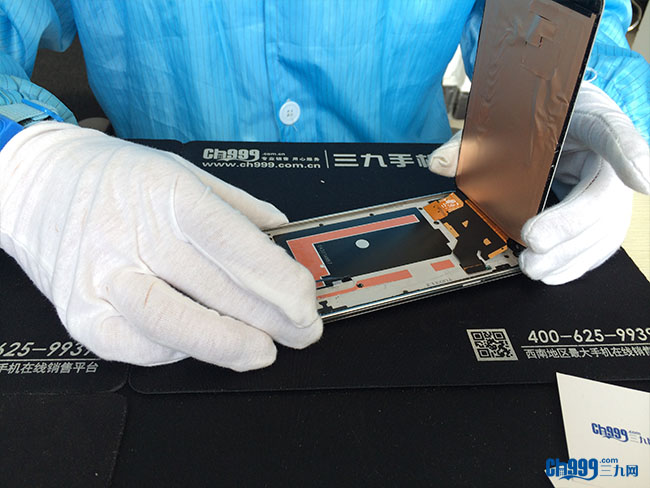

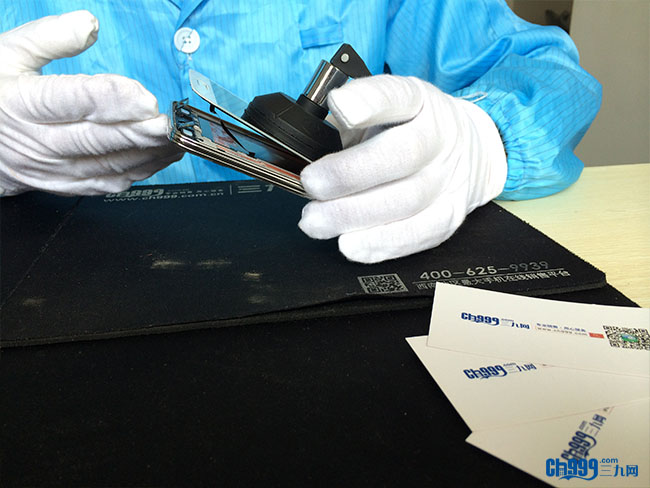

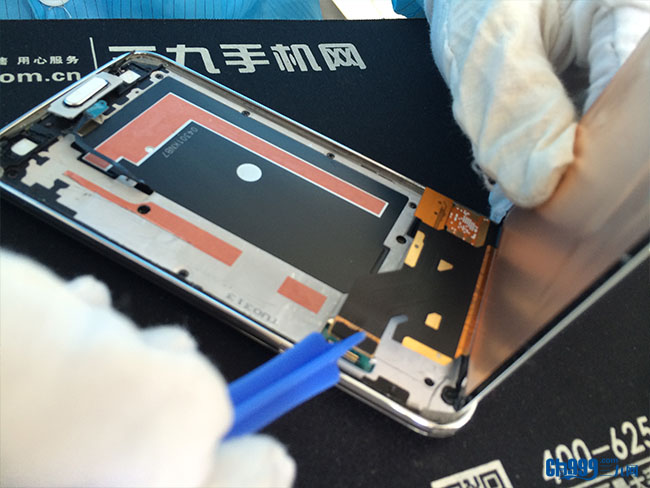

液晶显示屏已基本与总成分离，这里要注意不要用力过大、过猛，以免将总成显示排线扯断。
使用维修撬棒将显示排线与主板分离。

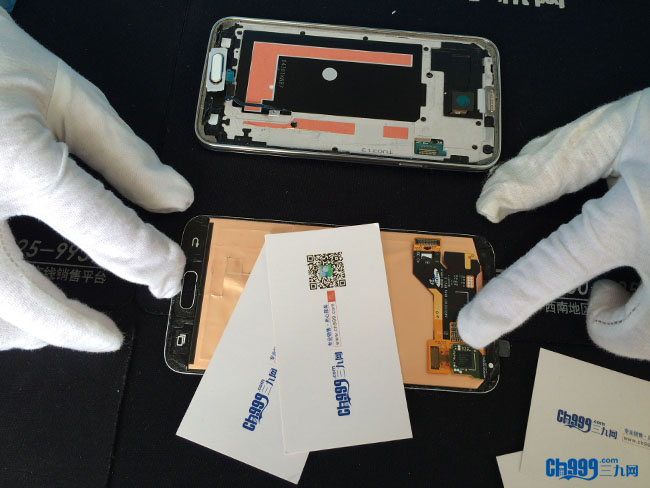

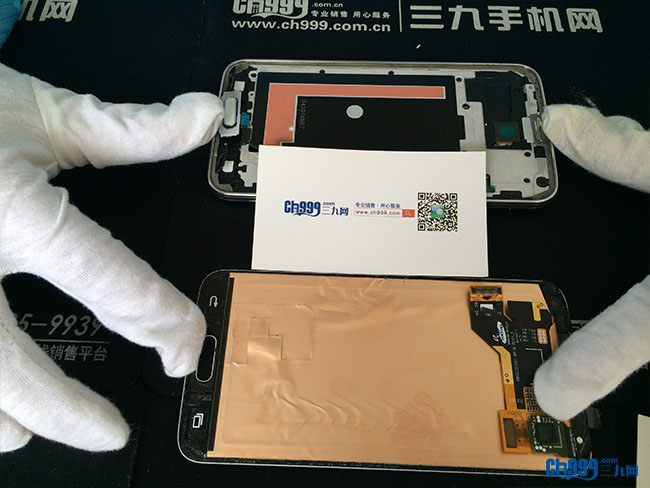

这样，整个总成就完全与机身分离了，三星本次总成设计直接与液晶支架分离，拆装难度较大，较容易将显示总成拆坏。

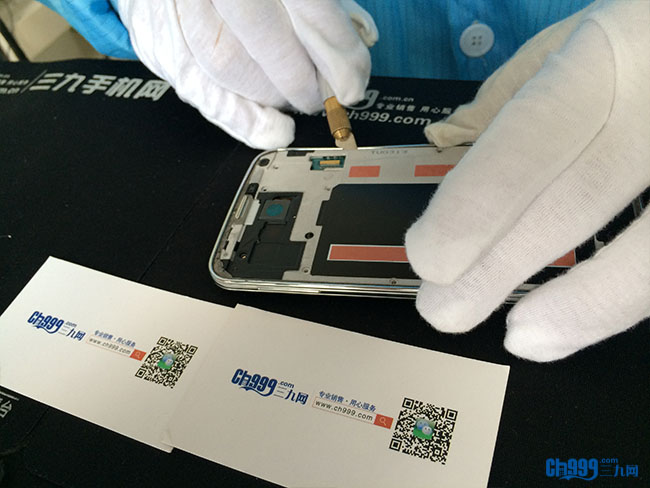

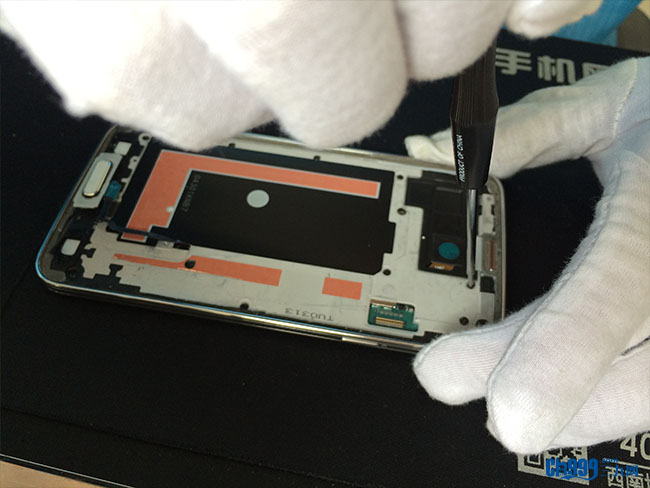

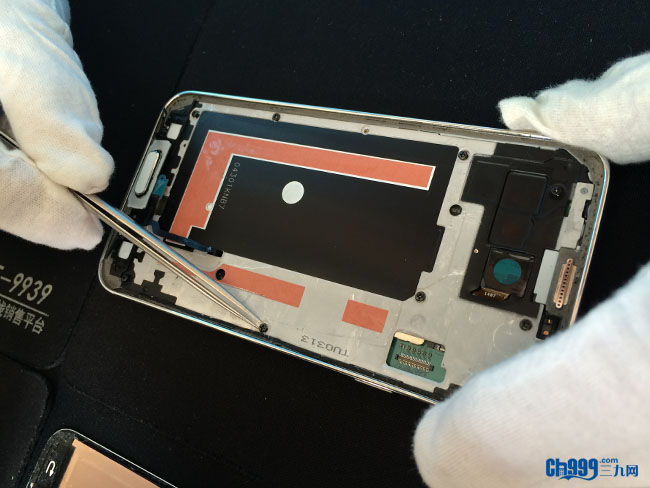

使用十字螺丝刀将液晶支架上的十字螺丝一一拆除，用镊子将螺丝一一取出。

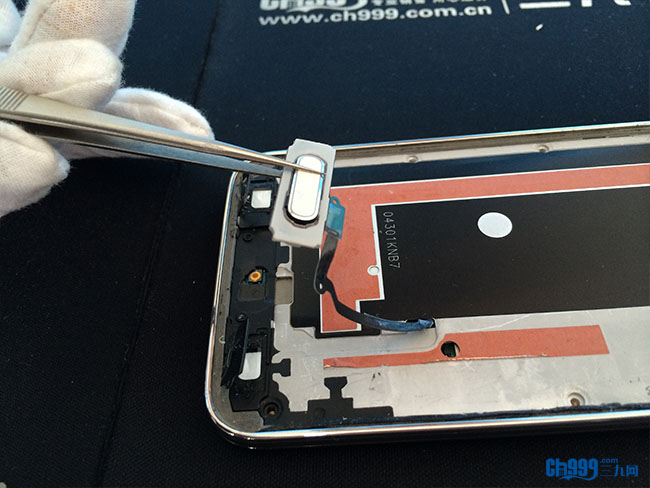

指纹安全识别就是通过该传感器来实现的。

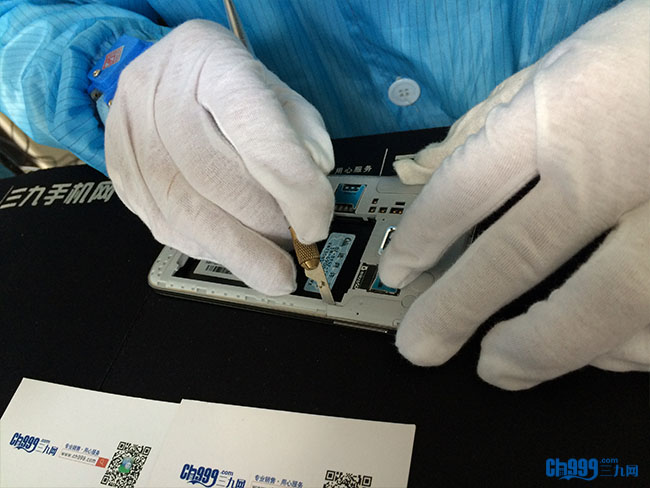

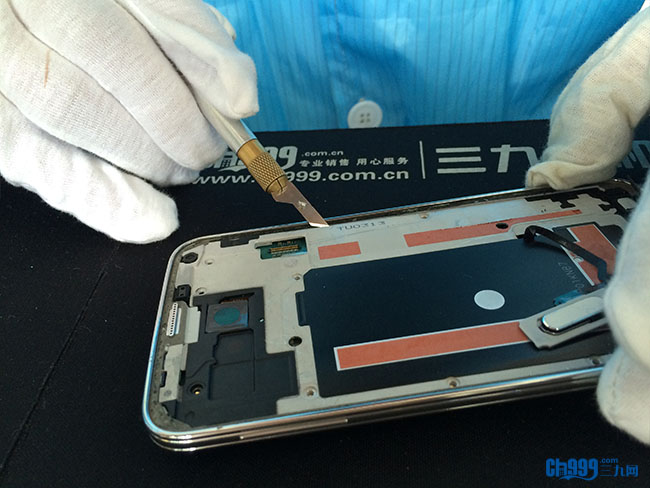

使用维修撬棒松/刻刀打开液晶支架电池仓背部卡口。

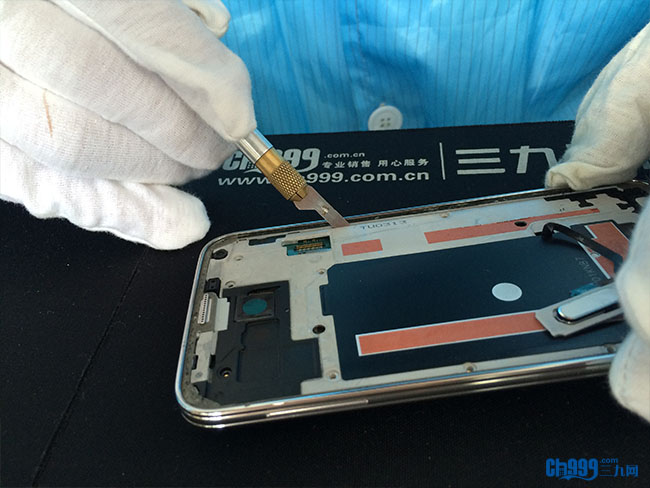

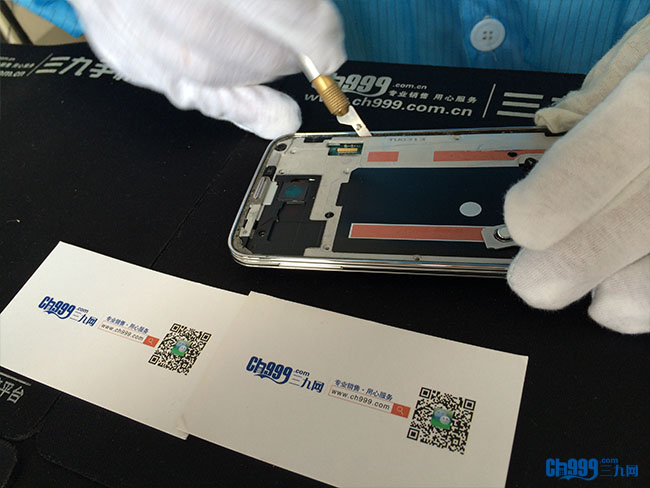

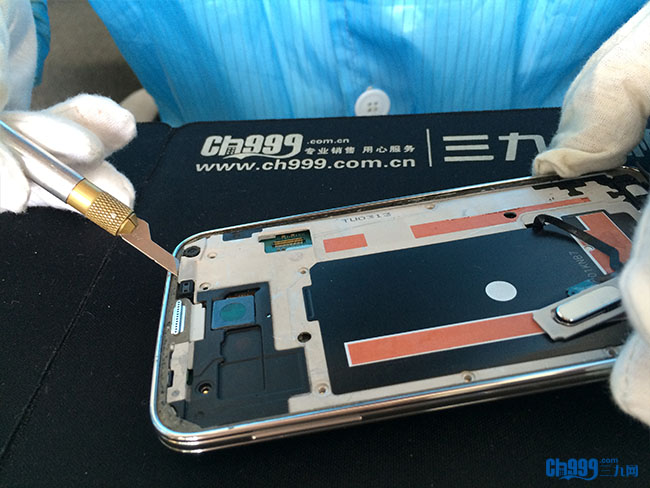

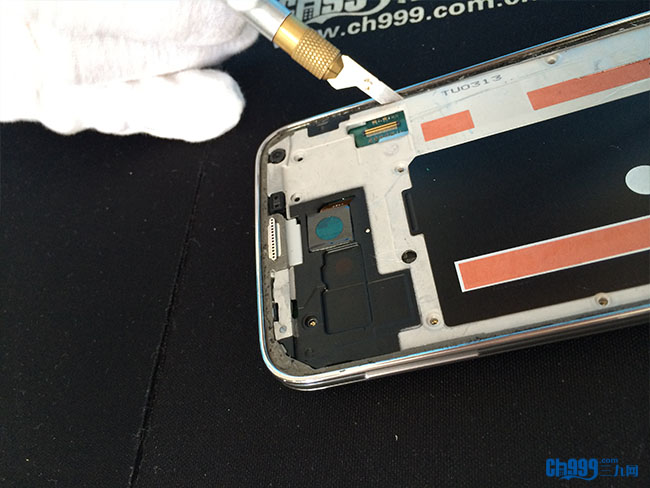

使用刻刀将液晶支架四角的卡扣松开。
我们的工程师在拆机时还发现了中壳子上的音量键接触式排线。

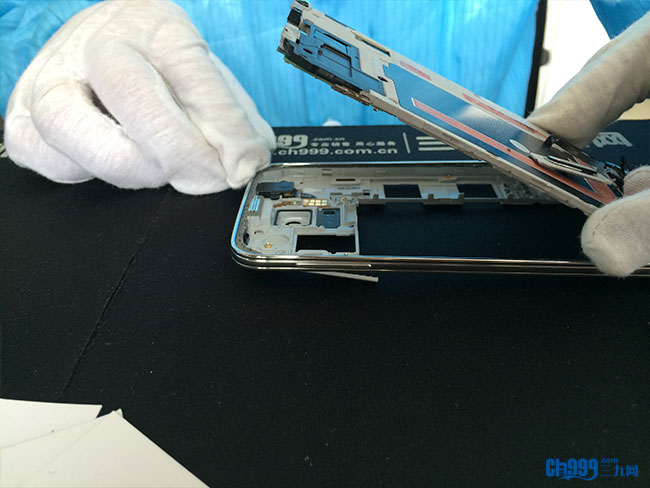

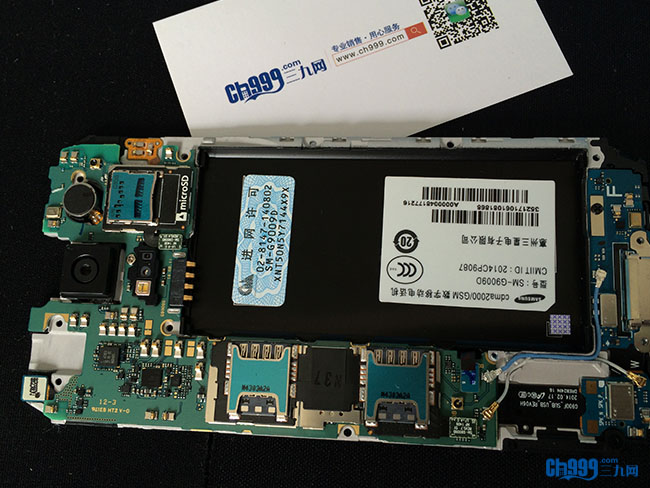

液晶支架松卡口松开后，液晶支架就与中壳完全分离了，但这时候主板还在液晶支架上面。

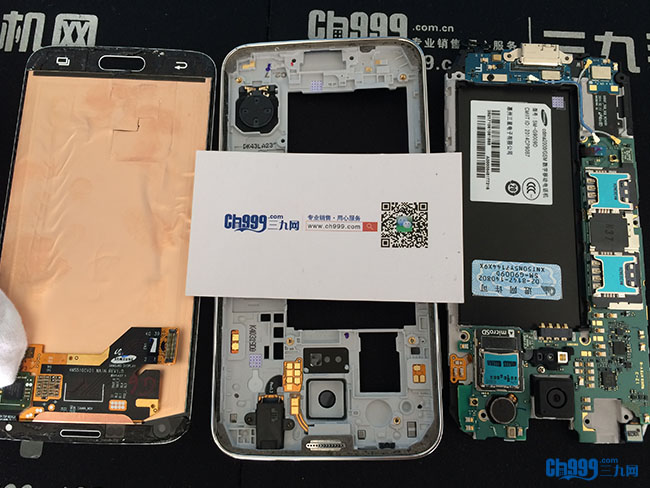

三大主件特写：

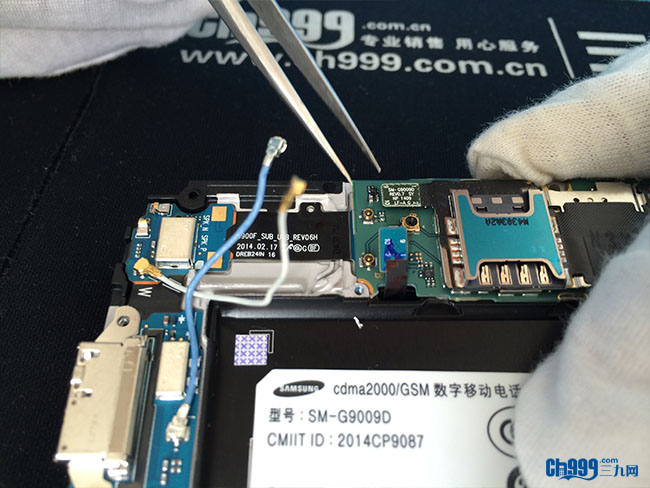

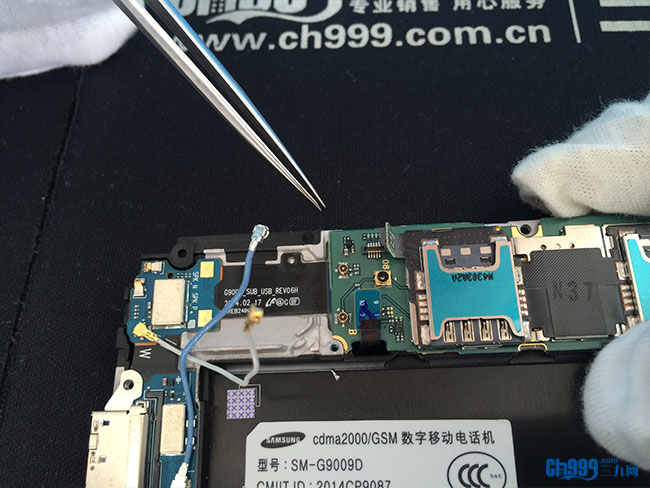

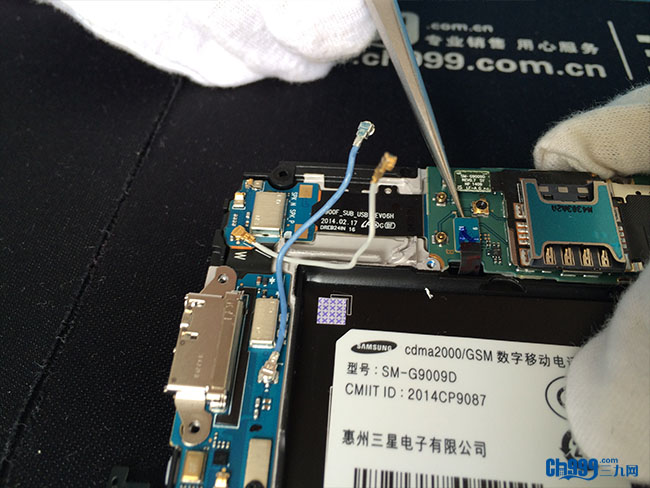

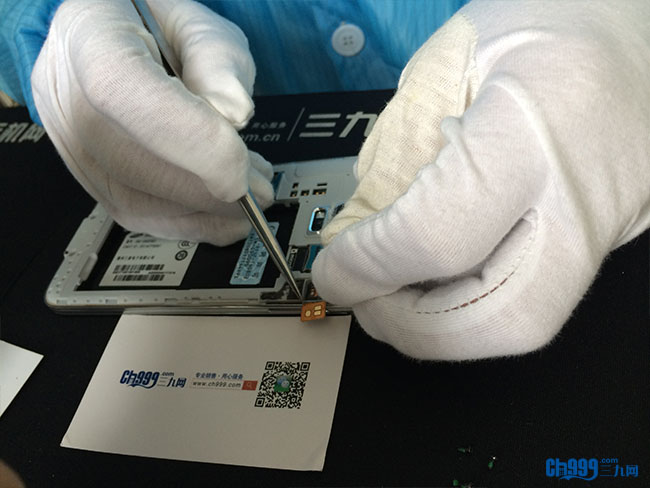

用镊子将主板与底部组件连接的信号接地天线、指纹传感器排线分离开。

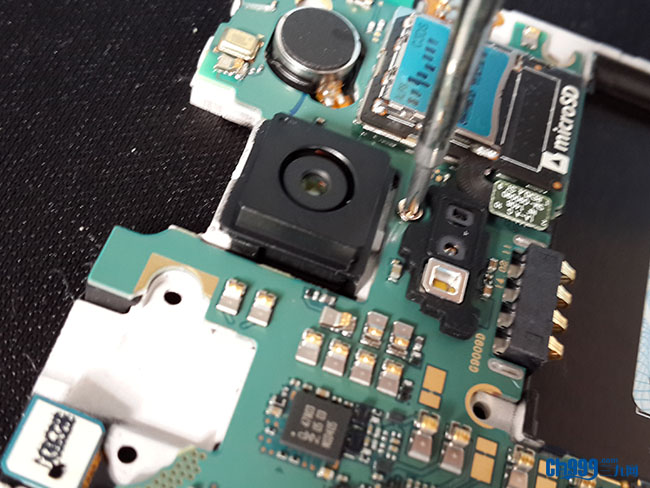

将位于心率感应器附近用于固定主板的十字螺丝拆下。

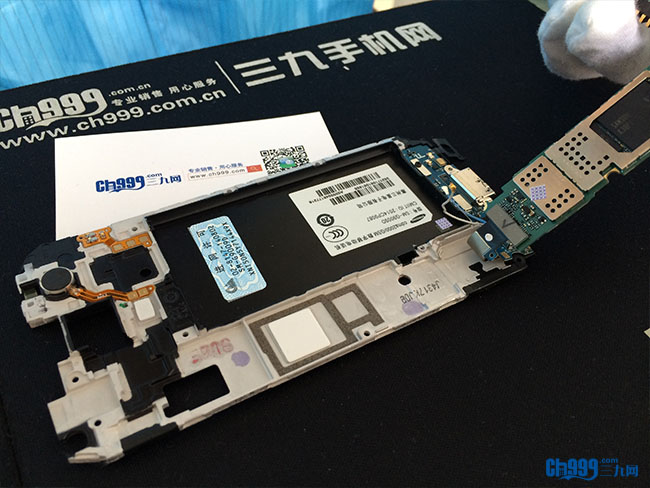

这样，主板就基本与液晶支架分离出来了。

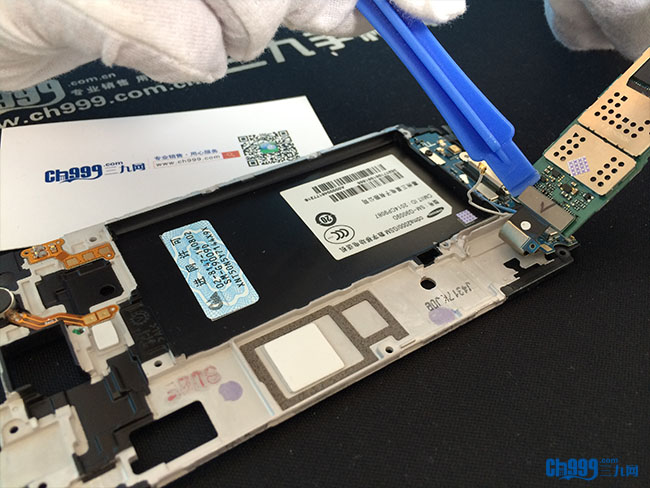

将尾插排线与主板分离后，我们就可以将主板拆出来了。

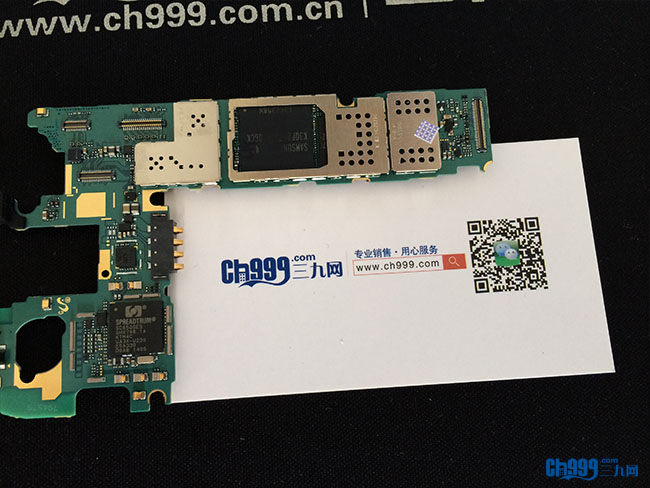

主板来个正反面特写 （背面）

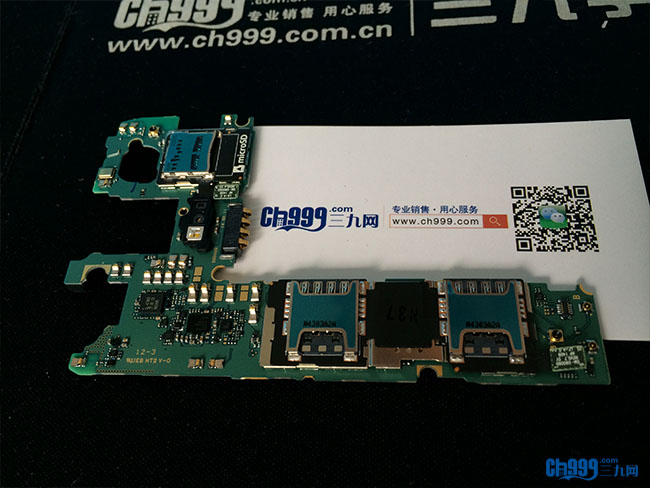

主板正面

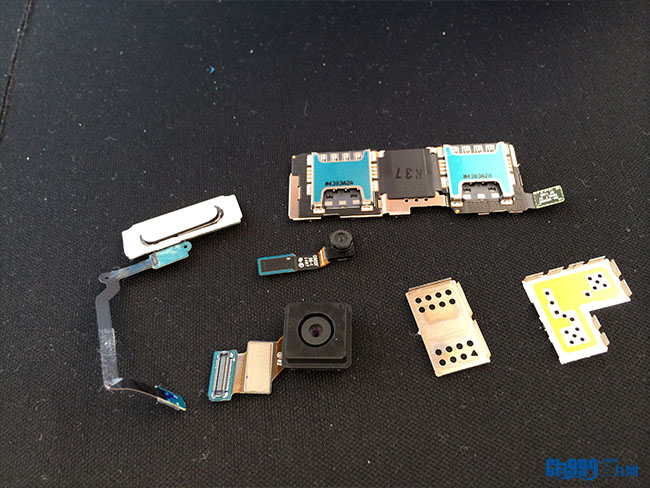

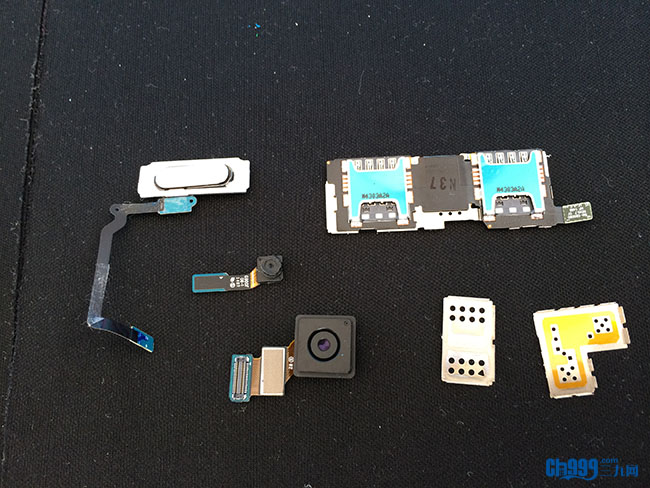

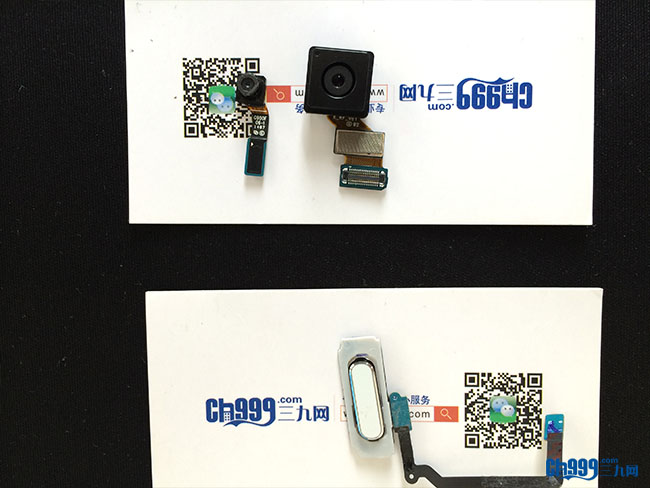

指纹传感器以及摄像头特写：
屏蔽罩及卡槽：

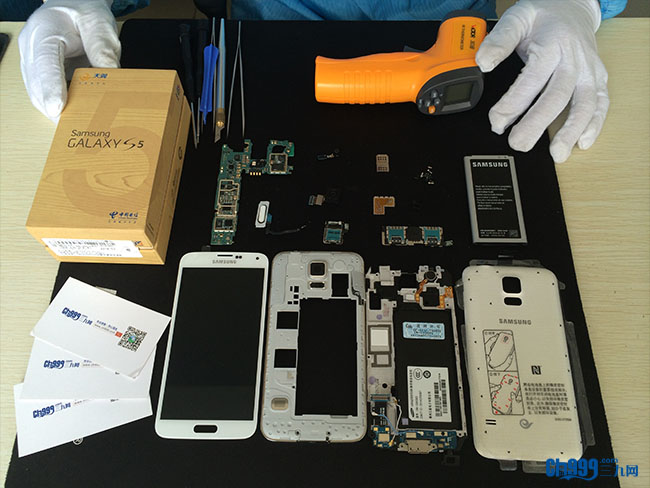

最后给所有元件来一个全家福：
总结：通过本次拆机不难发现，S5在设计方面有很大的提升，从屏幕的拆卸设计上就可以看出，该机是为防水IP6等级所设计，为防止手机在使用过程中浸液，从屏幕设计上就已将主板密封在了液晶支架中，通过带有密封圈的电池仓后盖来起到防水溅的作用，在硬件设计方面相比S4也做出了较为明显的提升，设计在镜头背部的心率感应器使得客户在正常正常握持手机时就能监测心率情况，该硬件传感器的加入使得三星自主研发的健康管理软件S健康能更精准的为客户反馈健康数据以便客户制定更为科学的锻炼计划 ，以改善生活品质。总而言之，全新的S5，值得拥有！
